Prüfstände, Vorrichtungen, Lehren

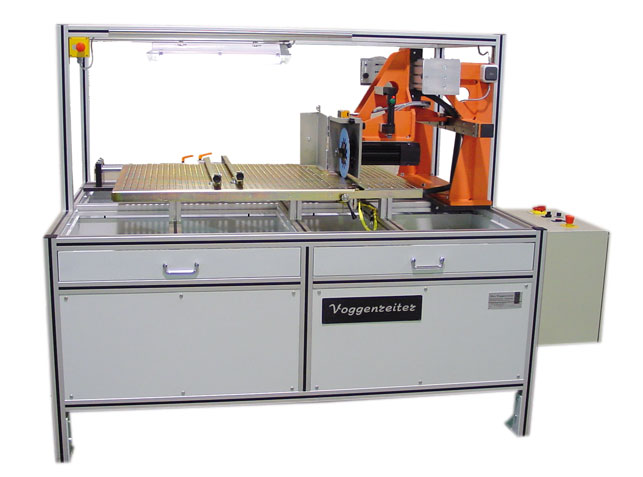

Sägetisch

Sägetisch mit Diamant bestückter Trennscheibe und frequenzgeregeltem Motor zum Schneiden von Siziliumkarbid-Platten mit horizontal verstellbaren Universalanschlägen.
(Darstellung ohne Verkleidung und Staubabsaugung.)

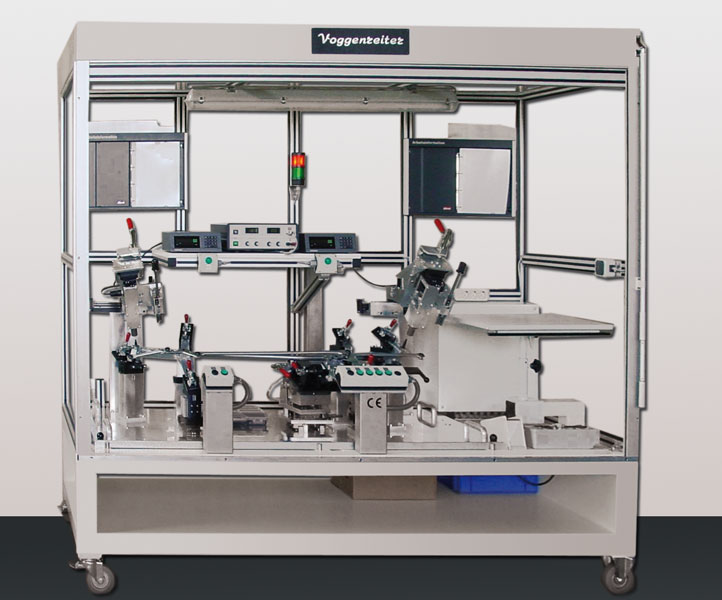

Prüf- und Abstecklehre

Kombinierte Prüf- und Abstecklehre für eine LKW-Scheibenwischeranlage. Die auf Präzisionsschlitten aufgebauten Aufnahmedorne entsprechen den dreidimensional gegebenen Karosseriefixpunkten und sind - im Bereich der zulässigen Toleranz - mit nicht manipulierbaren Festanschlägen gesichert. Über den motorischen Antrieb der Wischeranlage wird zusätzlich der Achsdrehwinkel gemessen.

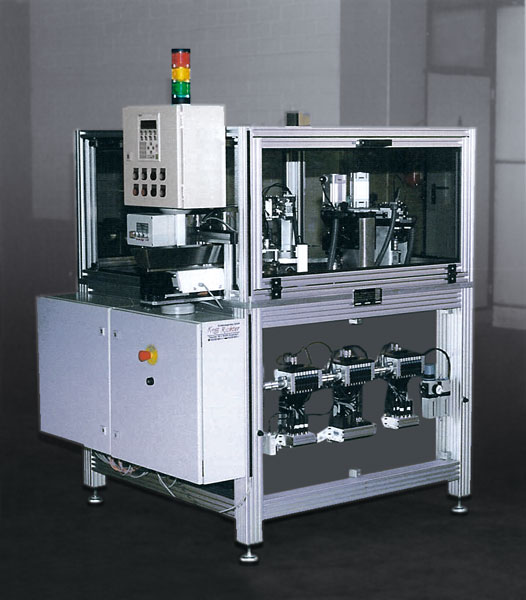

Rundtaktprüfanlage

Die vollautomatische Rundtaktprüfanlage prüft die geometrischen und mechanischen Eigenschaften von Industrie-Keramikplättchen. Nach dem Messen der Teiledichte wird eine Biegeprüfung durchgeführt und ein Kraft-Weg-Diagramm erzeugt. Die Leistung beträgt 720 Teile pro Stunde.

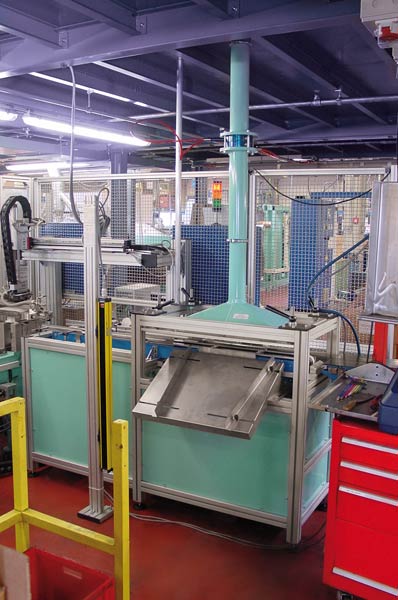

Online Delta-p Prüfstand

Mit Hilfe des Prüfaufbaus wird eine hunderprozentige Prüfung an Kabinenluftfiltern durchgeführt. Nach Eingabe eines Volumenstromwertes erfolgt die Prüfung durch Ermittlung des Differenzdruckes am jeweiligen Filter. Messwerte, Lufttemperatur und -feuchte, sowie der Umgebungsdruck werden protokolliert.


Von einem Handling werden die Filter auf das Förderband abgelegt, über Lichttaster erkannt und in Prüfposition gefahren. Über die vorgewählten Toleranzwerte wird der Filter vom Prüfstand aussortiert. Als Bedieneinheit kommt ein Siemens Panel PC mit Touchscreen-Display zum Einsatz.

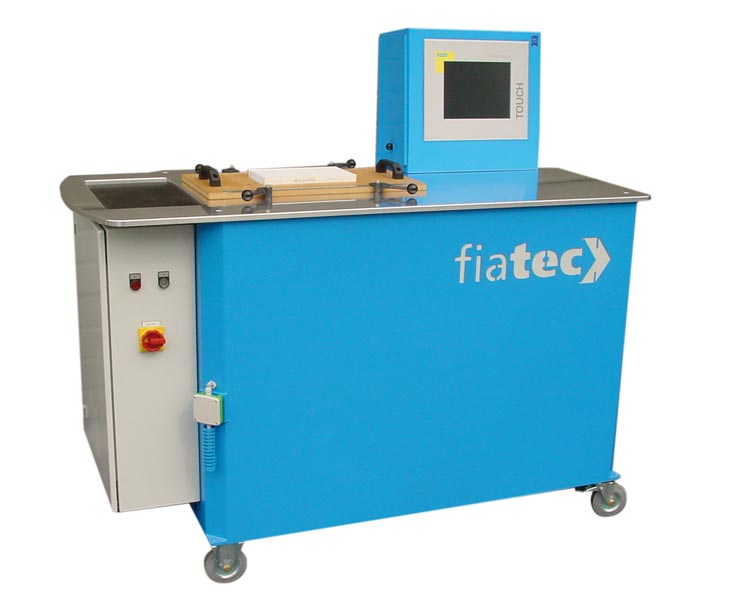

Differenzdruck-Prüfstand

Der Differenzdruck-Prüfstand dient zur Bestimmung der Durchlässigkeit von Filtern bei Gasen und Aerosolen. Diese fahrbare Prüfeinheit ist flexibel in der Produktion einsetzbar und kann zu Stichprobenkontrollen verwendet werden. Die Prüfdaten werden am PC protokolliert und zur Weiterverarbeitung bereitgestellt.

Entwickelt in Kooperation mit fiatec - http://www.fiatec.com

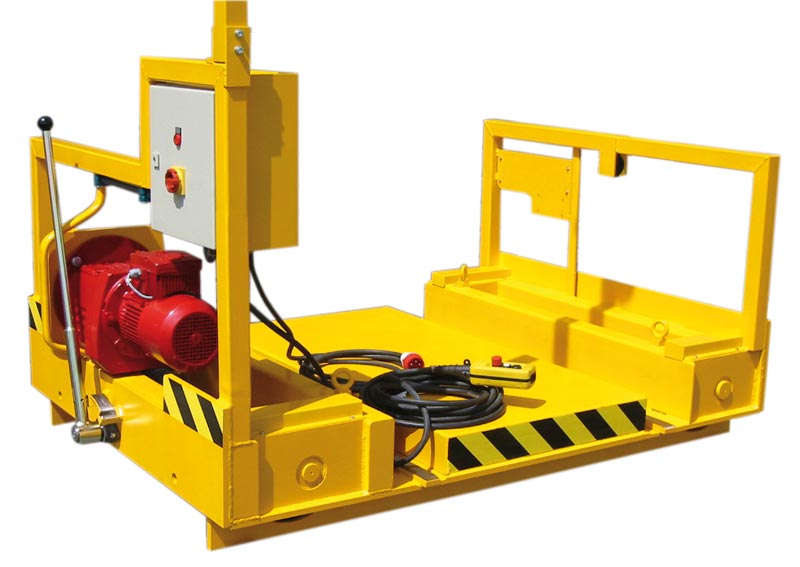

Schienenwagen

Gleiswagen zur Ofenbeschickung von Brennhorden zum rechtwinkligen Einrangieren von max. 10t schweren Wagen. Fahrantrieb über Frequenzgeregelten Stirnradgetriebemotor in zwei Stufen schaltbar. Einhebel-Zentralarretierung für Querwagen.


Gießapparatur

Gießapparatur zur Herstellung von Strahlrohren aus hochwertiger Industriekeramik für Abmessung Ø = 100 mm und einer Länge von 3m.

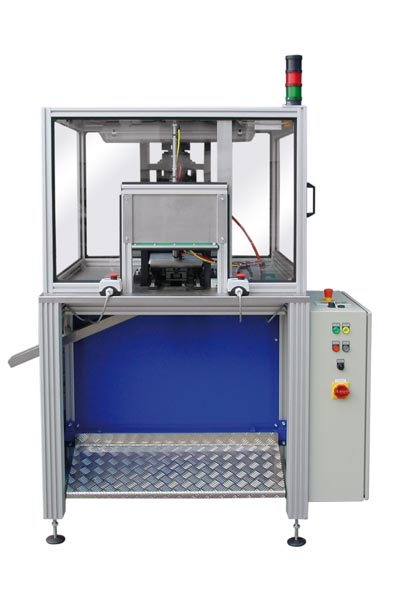

Fertigung einer Verstemmpresse

Verstemmpresse zum Schließen eines Montageniets in einer Blechlasche, konzipiert für eine Behinderten-Werkstatt.

Beschickung: manuell
Bearbeitung : automatisch
Sicherheit: absolut

Ein besonderes Augenmerk wurde bei dieser Konstruktion der Bedienersicherheit und der Ergonomie gewidmet, um die Bedienpersonen vor Verletzungen und Körperhaltungsschäden zu bewahren.
