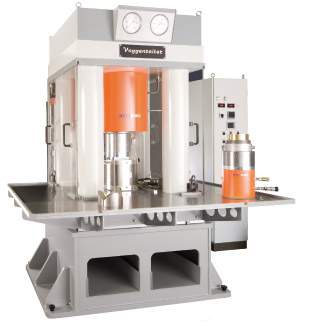

mavo press LP 1000-540/50

10MN Multianvilpresse mit Walker-Type Modul zur Durchführung von Hochdruck-/ Hochtemperatursynthesen in Wissenschaft und Forschung. Sehr präzise regelbare Hochdrucksteuerung.

Die Presse ist als Oberkolbenpresse (Arbeitszylinder an Kopfplatte verschraubt, Kolbenstange zeigt nach unten) mit einem Zylinder und 50 mm Arbeitshub ausgeführt. Über eine einfache, konventionelle Hydraulik können über Tipptasten (manuell) oder über die Steuerung (automatisch) Eilgangbewegungen im Niederdruckbereich zur Annäherung an das Werkzeug oder zum schnellen Öffnen der Presse ausgeführt werden. Im Automatikbetrieb werden diese Bewegungen durch Sensoren überwacht.

Die Drucksteuerung im Hochdruckbereich erfolgt durch einen dynamisch angesteuerten Servo-Getriebemotor, der über ein spielarmes Spindelhubelement auf den eigentlichen Druckübersetzer wirkt. Bei einem maximalen Hydraulikdruck von 700 bar werden 10MN Presskraft erreicht. Die Überwachung und Rückmeldung der Ist-Druckwerte an die Steuerung wird über zwei hochgenaue, digitale Druckaufnehmer im Druckübersetzer und im Arbeitszylinder realisiert. Die maximale Regelabweichung beträgt +/- 0,5 bar. Die Drucksollwerte werden über eine serielle RS-232 Schnittstelle, zum Beispiel durch einen PC, an die Pressensteuerung (Siemens S7) übergeben.


Es können bis zu 20 Segmente zum Erzeugen von beliebigen Druckkurven jeweils bestehend aus einem Druck- und Zeitwert verarbeitet werden. Ebenso meldet die Pressensteuerung die Druckistwerte und Statusmeldungen der Presse an den PC zurück. Die Berechnung der Druckkurven sowie die dynamische Ansteuerung des Servomotors und der Soll-, Istwertvergleich werden ausschließlich in der Pressensteuerung durchgeführt.

Durch die dynamische Servomotorsteuerung können sehr steile oder sehr flache Druckkurven gefahren werden, ohne dass Schwingungen und somit Druckschwankungen im Hydrauliksystem entstehen. Da beim Druckaufbau im Automatikbetrieb nur der Servomotor angesteuert wird, ist die Presse sehr leise und dadurch besonders für den Laborbetrieb geeignet. Diese Art der Steuerung hat sich im Dauerbetrieb als problemlos und wartungsarm erwiesen.

Beratung, Konstruktion, Fertigung und Montage inklusive SPS-Steuerung und LabView Applikation zur Darstellung und Protokollierung der Prozesskurven auf dem PC - bei uns erhalten Sie alles aus einer Hand. Zur Präsentation und als Diskussionsgrundlage beim Endkunden erhalten Sie eine Konstruktionszeichnung als 3D-Modell.
