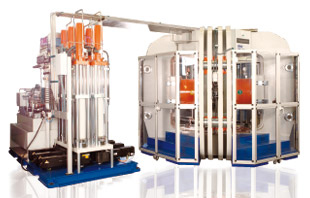

Technische Ausführung:

• 6 Stück baugleiche Hydraulik- Gleichgangzylinder mit zweifacher Kolbenführung, doppeltwirkend mit innen liegender Verdrehsicherung, Kolbenhub 100 mm, Kolbendurchmesser 500 mm, Stangendurchmesser 300 mm mit Befestigungsgewinden, max. 8MN Presskraft bei 630 bar
• Pressenrahmen bestehend aus 4x4 gegenüber liegend angeordneten Rahmenplatten aus 42CrMo4, welche über Spezialbolzen mit der jeweils statisch sicher bemessenen Kopf- und Tischplatte verbunden sind
• Alle Zylinder ausgerüstet mit Wegmesssystem, Genauigkeit 0,001 mm
• Führungsbahn und Hydraulikzylinder mit Klemmkopf zum Verschieben des unteren, vertikal eingebauten Zylinders aus der Pressenmitte für Wartungsarbeiten
• Grundausrüstung mit elektrisch isolierten Adapterstücken und gehärteten Stempeln für 32 mm Hartmetallwürfel
• Treppen auf vier Seiten, um eine gute Zugänglichkeit des Werkzeugeinbauraumes für die Bedienperson zu ermöglichen
• Schutzeinhausung mit Türen und Sicherheits-Türschalter mit Verriegelung
• Hydraulikaggregat zum unabhängigen Aus- bzw. Einfahren der Zylinder im Niederdruckbereich bis 50 bar, zwei Geschwindigkeiten zum genauen Positionieren der Zylinder am Versuchsbeginn über die Wegmessung

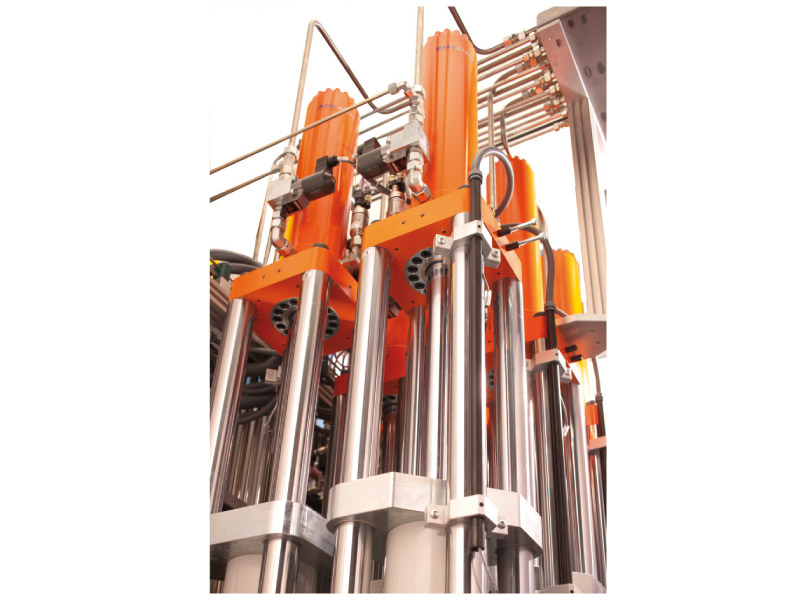

• 6 Hochduckstationen inkl. Sensoren zur exakten Druckkontrolle während der Versuchsdurchführung bestehend aus je einem Servogetriebemotor mit Regler, Kugelgewindetrieb und Plungerzylinder mit allen benötigten Ventilen und analogem Manometer 0 bis 1000 bar

Gesamtgewicht der Anlage ca. 50 Tonnen
