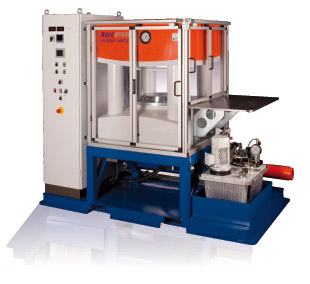

mavo press LPU 1000-300/30

Mechanischer Aufbau:

Die statisch sicher bemessenen Kopf- und Tischplatten in geschliffener Ausführung mit vier Stück Rundsäulen bilden den Pressenrahmen. Die Hydraulik wird neben der Presse angeordnet. Ausführung als Unterkolbenpresse. Der Kolben ist in den Pressentisch integriert. Steuerung, Presse und Hydraulik sind durch den gemeinsamen Maschinensockel verbunden.

Der Druckübersetzer wird großzügig dimensioniert, so dass in einem Zug ca. 7 mm Kolbenhub gefahren werden können. Dies hat sich bei den bisher durchgeführten Versuchen bewährt. Sollte während der Versuchsdurchführung mehr Hub benötigt werden, wird der Druckübersetzer über die Steuersoftware automatisch neu befüllt, in dieser Zeit (ca. 1 Minute) wird der aktuelle Druck weitgehend konstant gehalten.

Die Presse wird mit einer SPS-Steuerung (Siemens) geliefert, welche eine manuelle Bedienung der Presse im Nieder- und Hochdruckbereich ermöglicht. Im Steuerschrank befindet sich ein digitaler Druckanzeiger. Die Presse selbst verfügt über ein analoges Manometer. Über die Ethernet-Schnittstelle können alle wichtigen Schaltzustände und Werte an einen PC übertragen werden. Umgekehrt gibt der PC Zeit- und Drucksollwerte vor.


Software zur Pressensteuerung mit dem PC

  • Über Ethernet werden die gewünschten Druck- und Zeitsollwerte an die Presse übertragen und die Statusmeldungen bzw. Istwerte aus der Pressensteuerung ausgelesen
  • Maximal können 20 Segmente, bestehend aus Druck- und Zeitvorgabe eingegeben und von der Presse abgearbeitet werden
  • Der komplette Programmablauf kann gespeichert und die Sollwertkurve am Bildschirm dargestellt werden.
  • Statusinformationen über den Betriebszustand der Presse werden angezeigt
  • Grafische Darstellung der Istwerte als Druck- Zeit- Diagramm
  • Die Druck- und Zeitistwerte werden während der Versuchsdurchführung in eine Textdatei geschrieben um eine Auswertung mit anderen Programmen (z. B. Excel) zu ermöglichen

Option: Modulheizung, eingebaut in Pressenschaltschrank, bestehend aus:

  • Heizungssteuerung mit Transformator 400V 3000VA mit einem Sekundäranschluss 6V/500A, Trafoschutz und Not-Aus-Abschaltung
  • 1 Thyristorsteller 400V 16A
  • 1 Temperaturregler (Eurotherm 3504), Serielle RS232-Schnittstelle für Ganglinienvorgabe
  • Erweiterung SPS-Software und Datenaustausch mit Protokollier-PC
  • Erweiterungsmodul für Pressensoftware zur Steuerung, Visualisierung und Datenerfassung der Heizungsparameter am PC
  • Komponenten mit eingebaut in Pressenschaltschrank
  • 2 Heizstromkabel 3m 1x300 mm² mit 2 Kabelschuhen
  • Kontaktschiene, Grundmaterial Kupfer 80 x 10mm, allseitig sauber bearbeitet und vernickelt. Schiene mit entsprechender Isolierung zur Montage an die Presse
  • Erweiterung Stromlaufplan

Die Heizungssteuerung nutzt teilweise Hardware- und Softwarekomponenten der Presse und kann nur zusammen mit dieser betrieben werden.

Option: Werkzeughandling für Pendelbetrieb mit zwei Presswerkzeugen

Im Produktionsbetrieb ist es sinnvoll, mit zwei Werkzeugen an jeder Presse zu arbeiten, so dass ein Werkzeug außerhalb der Presse vorbereitet werden kann, während der Pressvorgang mit dem zweiten Werkzeug durchgeführt wird. Der Werkzeugwechsel wird automatisch mittels Pneumatikzylindern durchgeführt.Inkl. der notwendigen Sensoren und Pneumatikventile sowie Erweiterung der Steuerungshardware und Software für einen teilautomatisierten Pendelbetrieb.
