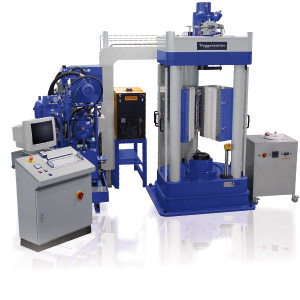

mavo press LPD 30-1000/100

300kN Prüfpresse mit einem hochdynamischen hydraulischen Antrieb für wissenschaftliche Anwendung.

Nach Prüfung verschiedener Möglichkeiten haben wir uns für einen servohydraulischen Antrieb der Presse entschieden, da dieser aufgrund seiner Dynamik für das geforderte Leistungsspektrum am Besten geeignet ist. Zudem können durch den Einsatz verschiedener Zylinderbaugrößen Prüfkräfte von 1kN bis 1.000kN verwirklicht werden. Kernstück ist der Servozylinder mit hydrostatischer Taschenlagerung. Diese Zylinder werden in der Bauteilprüfung, in Materialprüfmaschinen und überall dort verwendet, wo höchste Dynamik und Genauigkeit gefordert ist.

Die Vorteile einer hydrostatischen Lagerung, auch bei Überlagerung der Prüfkraft mit einer sinusförmigen Schwingung, sind:

  • Hohe Belastbarkeit
  • Große statische Steifigkeit und hohe Dämpfung
  • Keine Anlaufreibung und sehr geringe Reibung bei niedrigen sowie hohen Geschwindigkeiten
  • Kein Verschleiß
  • Geringe Erwärmung

Ein Hydraulikzylinder mit herkömmlicher Abdichtung ist für diesen Einsatzfall nicht geeignet, da die Dichtungen durch ein Oszillieren mit geringem Hub sofort verschleißen würden. Weiterhin ist der Servozylinder mit einem integrierten, hochgenauen Wegmesssystem ausgerüstet. Das Servoventil wird direkt am Zylinder angebaut, was ebenfalls zur hohen Steifigkeit und Genauigkeit des Systems beiträgt.

Der Zylinder ist als Gleichgangzylinder ausgeführt, so dass Druck- und Zugversuche mit maximal +/- 300kN Prüfkraft gefahren werden können. Beim Überlagern der Prüfkraft mit einer Sinusschwingung erhielten wir zwischen 0,1 Hz und 20 Hz noch saubere Sinuskurven. Bei den Versuchen waren Prüfkraft, Kraftamplitude und Frequenz vorgegeben, die erreichte Wegamplitude wurde ermittelt. Umgekehrt ergibt sich bei Vorgabe von Prüfkraft, Wegamplitude und Frequenz die Kraftamplitude.

Beispiele:

  • Vorgabe d. Prüfkraft 290kN, Kraftamplitude +/- 10kN, Frequenz 5Hz → Wegamplitude +/- 1 mm
  • Vorgabe der Prüfkraft 100kN, Kraftamplitude +/- 1kN, Frequenz 20Hz → Wegamplitude +/- 0,05 mm
  • Vorgabe d. Prüfkraft 200kN, Wegamplitude +/- 0,5 mm, Frequenz 5Hz → Kraftamplitude +/- 25kN

Die in der Praxis zu erreichenden Werte hängen natürlich auch von der Beschaffenheit der Probe ab. Die Bedienung der Presse und Programmierung der Prozesskurven sowie grafische Anzeige der Soll- und Istwertkurven erfolgt auf einem handelsüblichen PC mittels einer LabView Applikation.

Durch den Einsatz verschiedener Zylinderbaugrößen und Anpassung der mechanischen Komponenten kann die Presse für Prüfkräfte von 1kN bis 1.000kN geliefert werden.

» Download Technische Daten
